După cum probabil știți deja, în telescoapele-reflectori obiectivul este reprezentat de o oglindă. Pentru a realiza un telescop-reflector auto-realizateste destul de dificilă, mai ales dacă faceți manual oglinzi, dar avantajul fără îndoială al unui telescop-reflector auto-făcut în fața aceluiași telescop refractar de casă este mărirea sa mai mare decât refractorul.

Autocolante-reflectorizante, construite de astronomii amatori, în principal pe sistemul Newton. În jurul anului 1670 a fost Isaac Newton, care a creat prima dată telescopul-reflector. Acest lucru ia permis să scape aberațiile cromatice (acestea duc la o scădere a clarității imaginii, la apariția unor contururi sau benzi colorate pe ea, care nu se află pe subiectul real), defectul principal al telescoapelor refractoare existente.

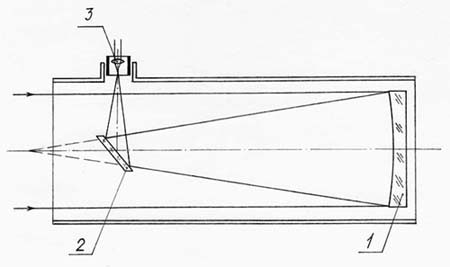

Schema reflectorului "Newtonian" arată astfel:

În această schemă, oglinda 1 este și obiectivulnumită oglinda principală. Această oglindă este parabolică sau sferică. Oglinda 2 este numită o oglindă diagonală - această oglindă direcționează către observator o rază de raze reflectate prin ocular. Elementul indicat de numărul 3 este unitatea oculară.

Focalizarea oglinzii principale și focalizarea ocularului inserate în tubul ocular trebuie să coincidă. Focalizarea oglinzii principale este definită ca vârful conului reflectat de razele oglinzii.

Oglinda diagonală este realizată în dimensiuni mici, este plată și poate avea o formă dreptunghiulară sau eliptică. O oglindă diagonală este montată pe axa optică a oglinzii principale (lentilă), la un unghi de 45 ° față de aceasta.

O oglindă plat plat convențională nu este întotdeauna potrivită pentru a fi folosită ca o oglindă diagonală într-o telescopică realizată la domiciliu - telescopul are nevoie de o suprafață optic mai precisă. prin urmare ca o oglindă diagonală, puteți utiliza o suprafață plană a unei lentile optice plane-concave sau curbate, dacă acoperiți mai întâi acest plan cu un strat de argint sau aluminiu.

Dimensiunile unei oglinzi diagonale plate pentru un telescop realizat la domiciliu sunt determinate prin construirea grafică a conului de raze, care sunt reflectate de oglinda principală. Cu o formă dreptunghiulară sau eliptică a oglinzii, laturile sau axele sunt legate între ele ca 1: 1.4.

Obiectivul și ocularul reflectorului telescopic auto-realizat sunt montate în tubul telescopic reciproc perpendiculare. Pentru a monta oglinda principală a telescopului realizat la domiciliu, este necesar un cadru, din lemn sau din metal.

Pentru a realiza un cadru din lemn pentru oglinda principală a unui telescop reflectorizant de casă Puteți lua o plită rotundă sau octogongrosime nu mai mică de 10 mm și cu 15-20 mm mai mult decât diametrul oglinzii principale. Oglinda principală este fixată pe această placă cu 4 bucăți de tub de cauciuc cu pereți groși, puse pe șuruburi. Pentru o fixare mai bună sub capul șuruburilor, puteți pune șaibe de plastic (oglinda nu poate fi fixată de ele).

Trompeta unui telescop acasă este făcut dintr-o bucată de țeavă din metal, din mai multe straturi de carton lipite împreună. Puteți face, de asemenea, un tub de metal-carton.

Trei straturi de carton trebuie lipite între eleun tâmplar sau un lipici de cazeină, apoi introduceți tubul de carton în inelele metalice de rigiditate. Metalul face de asemenea un castron pentru marginea oglinzii principale a telescopului realizat la domiciliu și a capacului tubului.

Lungimea tubului (tubul) telescopului-reflector de acasă trebuie să fie egală cu lungimea focală a oglinzii principale și diametrul interior al tubului - 1,25 din diametrul oglinzii principale. Din interior, tubul telescopului-reflector de casă ar trebui să fie "înnegrit", adică acoperiți cu o hârtie neagră mată sau cu vopsea mată neagră.

Ocularul unui telescop-reflector de acasă în cea mai simplă executare se poate baza,după cum se spune, "pe frecare": tubul interior mobil se deplasează de-a lungul exteriorului fix, asigurând focalizarea necesară. Unitatea oculară poate fi, de asemenea, filetată.

Telescopul reflectorizant de casă trebuie montat pe un suport special, înainte de utilizare. Puteți achiziționa o fabrică gatamontați și faceți-o singură, din materiale improvizate. Puteți citi mai multe despre tipurile de monturi pentru telescoape auto-fabricate în următoarele materiale.

Consiliile de țară vă reamintesc că privirea la Soare fără a folosi filtre solare speciale este extrem de periculoasă pentru sănătatea ochilor tăi!
