Cum să îndoiți perechea răsucite?

Mai întâi, să vedem ce esteo pereche răsucită. Acest cablu de comunicație constă din una sau mai multe perechi de conductori izolați. Conductoarele sunt răsucite împreună și acoperite cu o teacă de plastic. Cablul de rețea utilizat pentru conectarea la internet este format din patru perechi de conductori.

Înainte de a comprima perechea răsucite, trebuie să decideți în ce scop veți folosi. Există două tipuri principale de crimpare conector pereche torsadată:

•
  legătură directă - pentru conectarea unui computer și a unui switch / hub / router
•
  link cruce (incrucisat) - pentru a conecta împreună două computere

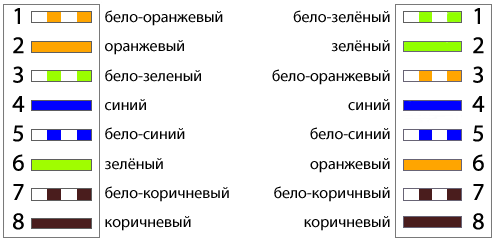

Cu o legătură dreaptă, ambele capete ale perechii răsucite sunt îndoite într-un singur model, cu legătura încrucișată în direcții diferite. De obicei când perechea răsucite pentru o linie dreaptă conductoare pereche torsadată sunt aranjate în următoarea ordine:

•
  alb / portocaliu / portocaliu / alb / verde / albastru / alb / albastru / verde / alb / maro / maro


la crossover link un capăt al perechii răsucite este comprimat de schema anterioară, iar celălalt de celălalt:

•
  alb / verde / verde / alb / portocaliu / albastru / alb / albastru / portocaliu / alb / maro / maro


În principiu, moderne plăcile de rețea poate „înțelege“ și o legătură directă atunci când cele două calculatoare, dar mai bine să fie în siguranță.

Deci, cum să îndoiți perechea răsucite la domiciliu? Pentru a face acest lucru, veți avea nevoie de cablu în sine, mai multe conectori RJ-45 și un instrument special numit clește de strângere (criptare, criptare).

Clestele de criptare constau din trei zone de lucru, fiecare dintre ele - funcții proprii. Mânerul este localizat cuțit pentru tăierea firelor, iar unele modele au, de asemenea, o adâncitură concepută pentru a scoate izolația exterioară de la cablul rotund. În centrul pârghiei există o specială priză, în care conectorul este de asemenea îndoit. Și în partea de sus a criptei există o zonă care ajută exfoliați izolația exterioară pereche rosie.

Deci, pentru a comprima perechea răsucite, trebuie mai întâităiați ușor capătul cablului cu cuțitul încorporat. Apoi, ar trebui să fie curățate aproximativ trei centimetri de cablu din izolație cu un cuțit special. În principiu, îl puteți înlocui cu un cuțit sau cu foarfece obișnuite.

După aceasta, ar trebui să diluați, să vă spălați șialiniați perechile de fire. Apoi trebuie să distribuiți cablajul în funcție de culori în conformitate cu schema dorită și aliniați. După strângerea conductorilor aliniate, este necesar să se taie vârfurile cu ajutorul unui cuțit încorporat, lăsând aproximativ 1 cm de conductori țesute.

După aceasta, conductorii aliniați sunt inserați înconector RJ-45. Secțiunile conductorilor trebuie să ajungă la capătul jgheaburilor. Asigurați-vă că învelișul cablului iese în spatele dispozitivului de blocare, destinat fixării și, de asemenea, se oprește. Apoi, trebuie să verificați din nou dacă conductorii sunt corect poziționați în culori și puneți conectorul în pană până când se oprește. După aceasta, strângeți cleștile de sertizare până când încuietoarea cu cablu a furcii se fixează în poziție.

Dar se întâmplă să nu aveți crimpă, ci să comprimațio pereche torsadată, bine, doar rău. Apoi, puteți utiliza o șurubelniță subțire pentru ao îndoi. Această metodă este mai laborioasă și mai puțin eficientă, dar într-o situație de urgență poate fi utilă. Cum să îndoiți perechea răsucite cu o șurubelniță?

Ca și în cazul precedent, este necesară curățareaIzolați, extindeți conductorii prin culori și introduceți-le în conector. După aceasta, dispozitivul de fixare a conectorului din plastic și îndoirile de contact trebuie aruncate astfel încât să nu iasă peste suprafața acestuia. Pentru aceasta, apăsați-le peste capătul șurubelniței. După aceasta, trebuie să folosiți șurubelnița și, în final, să înecați contactele, astfel încât dinții să intre în izolație. Trebuie să împingeți din greu, dar cu atenție.

Verificați dacă ați reușit să strângeți corect perechea răsucită, puteți folosi dispozitiv special - tester. Deși în unele cazuri nu este necesar nici măcar un tester - o rețea slab funcționată sau care nu funcționează și va arăta că cablul este îndoit în mod greșit sau incorect.
